特徴

強度(表面硬度)発現性

高強度化(圧縮強度は42N/mm2)・耐摩耗性の向上により、耐荷重床下地への適用が可能です。フォークリフト等重量物が走行する工場、倉庫、駐車場などの下地材料として最適。

速硬性・速乾性

UBE速乾型SL材の中でも最も速硬・速乾であり、標準期において施工後約2時間での軽歩行、翌日の仕上材施工が可能。乾燥がとにかく速いです

耐久性向上

従来のタフレベラーGに比べて表面強度の耐久性が一段と向上しております。

寸法安定性

セメント系材料の弱点である収縮率を規格値の1/3とした超低収縮SL材です。

適用仕上材の多様化げ

張物や塗り床など多様な仕上げ材に適用が可能です。

主な用途

• ※床下工事全般
• ※緊急床下工事
• ※塗り厚仕上げの床下地工事
• ※重量物の床下地工事

厚み

※7～50mm
※平均7mm未満ではドライアウト・不陸になり易いので避けてください。

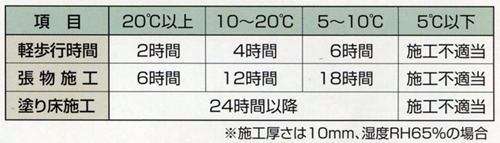

養生期間目安

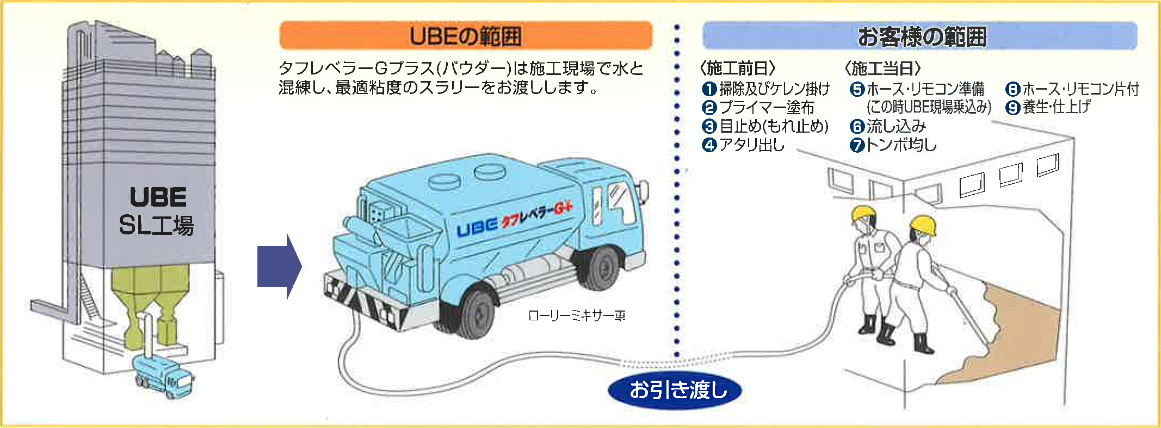

SLスラリー供給システム

施工方法

施工計画

施工厚、施工面積、施工回数、施工場所(ローリー車場合、ホース長・階高)の調査を行い、ローリー車または袋物の選定を行ってください。

↓

下処理

UBE速乾型SL材の中でも最も速硬・速乾であり、標準期において施工後約2時間での軽歩行、翌日の仕上材施工が可能。乾燥がとにかく速いです

↓

プライマー処理

※床面全体を、掃除機などで充分に清掃し、ホコリを取り除いて下さい。

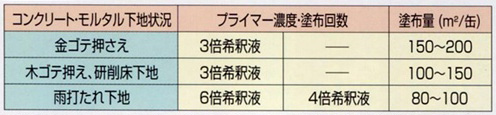

※原則として施工前日に、UプライマーGIIの希釈液をデッキブラシ・ハケ等で擦り込むように所定量(下記参照)を充分塗布して下さい。プライマー処理には専用のUプライマーUIIが必ず費用です。
※雨打たれなど気泡の多い下地については、プライマーを2回塗布して下さい。※プライマーが乾燥している事を確認後、タフレベラーGの流し込みを行って下さい。

※雨打たれ地価など気泡発生の懸念がある場合、事前テストがオススメします

↓

混練り

※混練り水量は、水道水5.5Lを厳守して下さい。
※混練りには、高速回転のハンドミキサー(600回転/分以上)またはSL専用ミキサーを使用して下さい。
※混練りは、所定のミキサーで必ず3分間攪拌して下さい。

↓

養生・打ち継ぎ・補修

※墨やアタリを目印に、均等に流し込んで下さい。※流し込み後。速やかにトンボまたは土間専用鏝で均して下さい。※速硬タイプで閉塞の危険性があるため、長時間のポンプ圧送中断の回避、施工終了後の早期片付けに留意して下さい。

↓

素地仕上げとして使用する場合の注意

※構造的な目地や、地下クラックに追従する可能性があります。
※気泡跡や色ムラ及び表層のヘアラックは避けらません

↓

その他

・屋外や常時水のかかる箇所は施工できません。
・プライマーの塗布やSL材の施工は、気温5℃以下では行わないで下さい。プライマー塗布からSL材の硬化までに気温が5℃以下になると考えられる場合は、適切な採暖を行って下さい。
・塗り床の施工は、塗り床ハンドブック(日本塗り床工業会)に従って実施して下さい。特にSL材表面の目粗し(サンドペーパー等)、塗り床用のプライマーの塗布は必ず行って下さい。

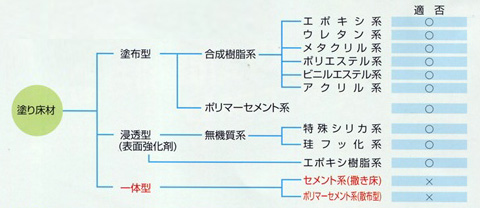

塗り床材の適否

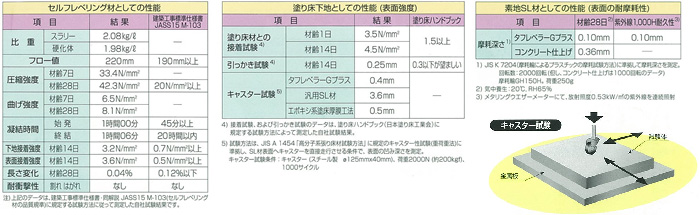

物性値

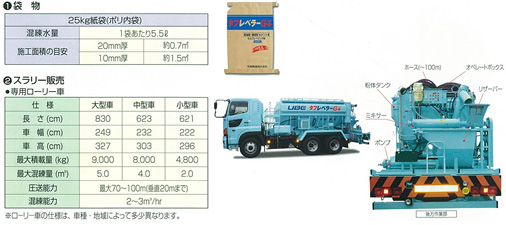

販売形態
